OBD 분배장치 동시에 2개 연결 택시미터기용 6핀 표준케이블 연결
카니발, 니로, K9등과 같은 차량을 LPG로 개조할때 사용하는 OBD 장치입니다. 기능은 LPG의 ECU 장치가 OBD에 연결하여 사용하므로 동시에 택시미터기용 ODB를 연결할 수 없어, 동시에 2개의 ODB 장치를 연결해 사용할 수 있도록 하는 ODB 분배 장치입니다.
상세 사양
| 구분 | 항목 | 사양 |
|---|---|---|
| 전원 및 입출력 정보 | 전원/전압 | DC 9V ~ 30v |
| 작동 전류 | 12V@100mA | |
| 대기 전류 | 0 mA | |
| 블루투스 | 4.2 지원 (BLE & SPP) | |
| LED | 내장 | |
| 센서 신호 | 입력포트(선택) | |
| 케이블 길이 | 2,700mm | |
| 외관 | 사이즈 | 70 mm(D) x 42 mm(W) x 17 mm(H) |
| 재질 | ABS(Acrylonitrile Butadiene Styrene resin) | |
| 사용 온도 | -20℃ ~ 80℃ | |
| 보관 온도 | -40℃ ~ 88℃ |

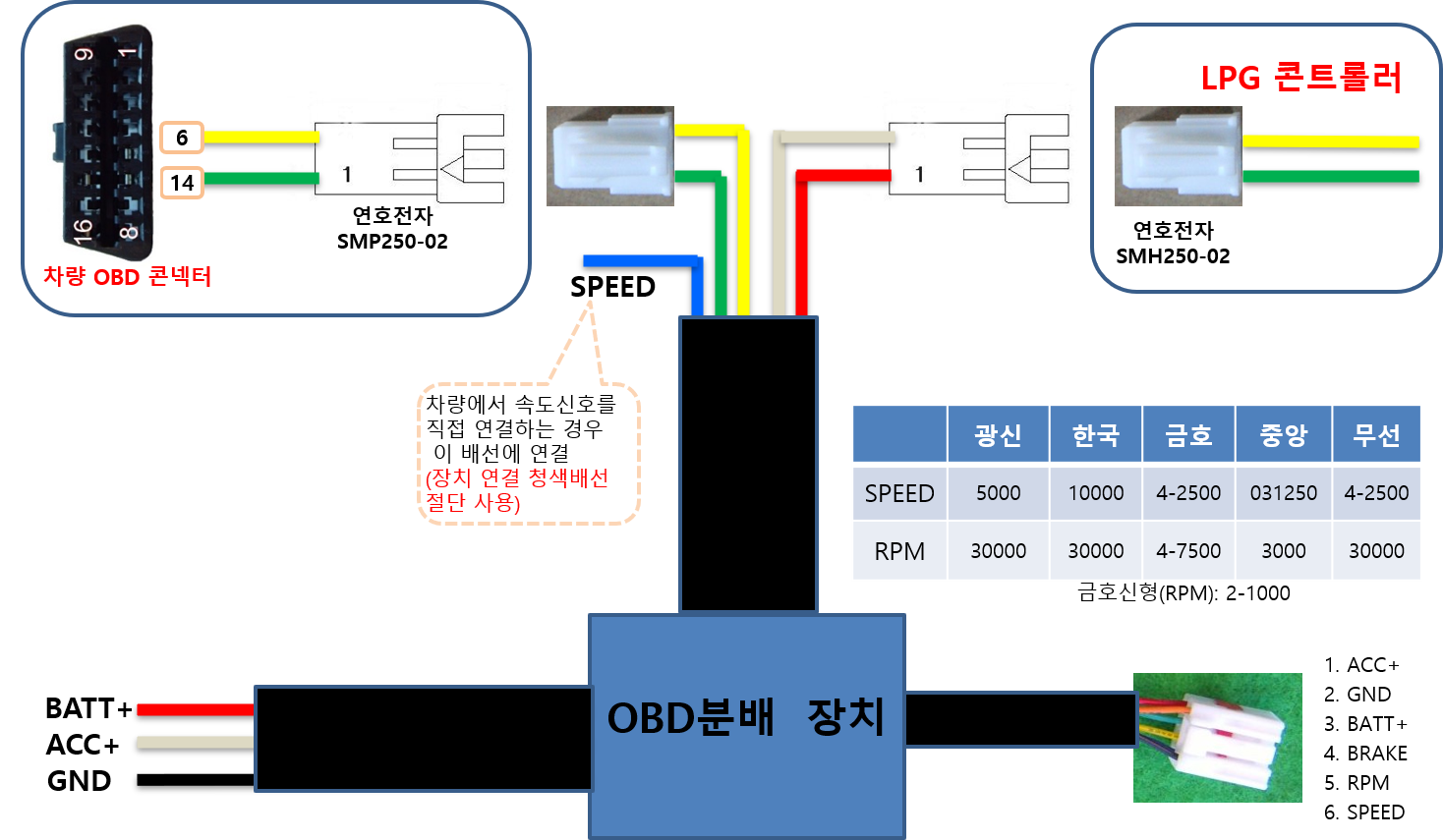

배선 연결도
- 본 장치는 차량 또는 데이터 수신 방식에 따라 다소 오차가 있을 수 있으므로 속도신호 연결을 권장합니다.
- 따라서 이로 인한 문제를 사전 인지하고 사용하시기 바랍니다

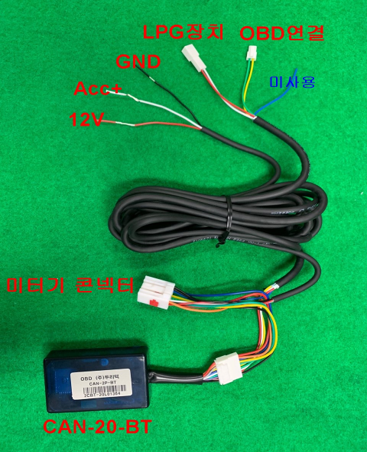

신호 연결
